お知らせ2026年04月07日

−アプリの利用で「点検調書」作成業務の大幅な省力化を実現−

当社は、コンクリート構造物のひびわれ点検・調査において、点検結果から得られたひびわれ検出データの整理・分析を効率化するアプリケーションを開発しました。
本アプリケーションの利用により、これまで点検者が手作業で行っていた、膨大なひびわれ検出データの整理・分析作業が大幅に削減でき、施設の健全性を評価・記録する点検調書作成業務の省力化を実現します。

■開発の背景
コンクリート構造物（例：トンネルや橋梁）の健全性を保つためには、定期的な点検および適切な補修・補強が必要です。点検・調査は通常、コンクリート表面のひびわれを対象とした目視点検により行われ、施設の健全性を評価・記録した点検調書を作成します。しかし、点検調書の作成には膨大な手間と時間を要し、また目視点検では、観察しにくい場所のひびわれを見落とすリスクをはらんでいます。
そこで、近年は目視点検時によるひびわれの見落としリスクを防ぐため、画像解析ソフトを活用したひびわれ点検・調査を行うこともありますが、微細なひびわれを多く検出するため、データ量が膨大となり、今度は膨大なデータを整理・分析する必要が生じ、依然として点検・調査に多くの時間と労力を要しているのが現状です。

■開発したアプリケーションの概要
上記の問題に対処するため、この度、当社は画像解析ソフトから出力された膨大なひびわれデータの整理・分析作業を効率化するアプリケーションを開発しました。当アプリは、画像解析ソフトから出力された各種データをすべて取り込み、データ間連携を行い、個々の膨大なひびわれデータを統合的に扱うことが可能です。これにより、ひびわれの態様によったフィルタリング表示や視覚的なヒートマップ表示機能を備え、データ整理・分析作業を大幅に削減し、点検調書作成の省力化を実現します。

開発したアプリケーションの概要図

• ひびわれのフィルタリング機能
  ユーザーが指定したひびわれ幅、⻑さ、方向の態様に応じて、ひびわれのフィルタリング（表示・非表示）を可能とします。これにより、把握したいひびわれのみを即時に抽出することができ、高精度な点検データを有効的かつ効率的に活用することができます。

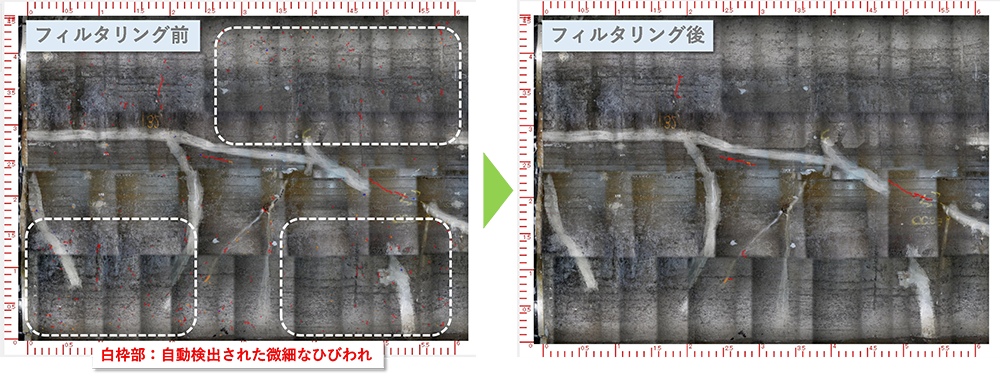

  ひびわれのフィルタリング表示例

• ひびわれのヒートマップ機能
  単位面積当たりのひびわれ⻑さにもとづいて、展開画像を色分けし、ヒートマップとして表示することを可能とします。これにより、ひびわれの発生を見える化でき、コンクリート構造物の健全性を評価できます。また、分析結果と施設周辺の地形や地質情報、過去の補修や補強の実績を重ね合わせることで、施設特有のひびわれの発生傾向を顕在化させます。この機能により、ひびわれ発生の原因推定や、今後の補修や補強の実施判断の有効なツールになると考えられます。

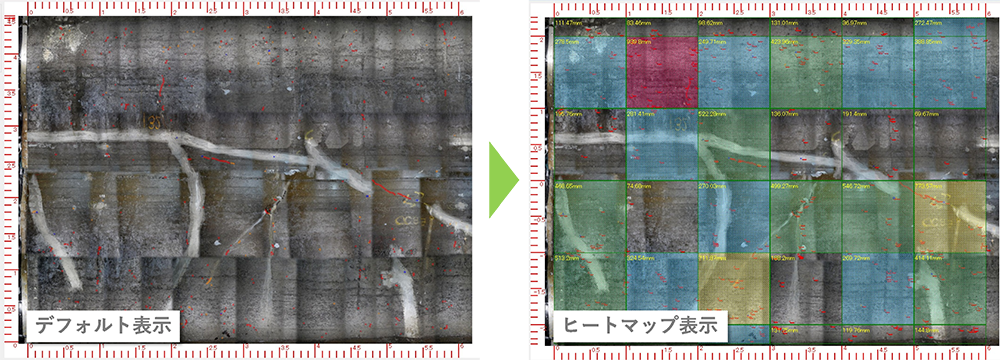

  ひびわれのヒートマップ表示例

■今後の展開
今後は、開発したアプリケーションの機能向上とともに、当アプリケーションの積極的な活用を展開し、老朽化が進む社会インフラに対して効率的な点検・調査および適切な補修・補強をサポートすることで、施設の⻑寿命化によるサステイナブルな取り組みを継続してまいります。
